변전소 DC 시스템 vs 데이터센터 UPS

Standard UPS

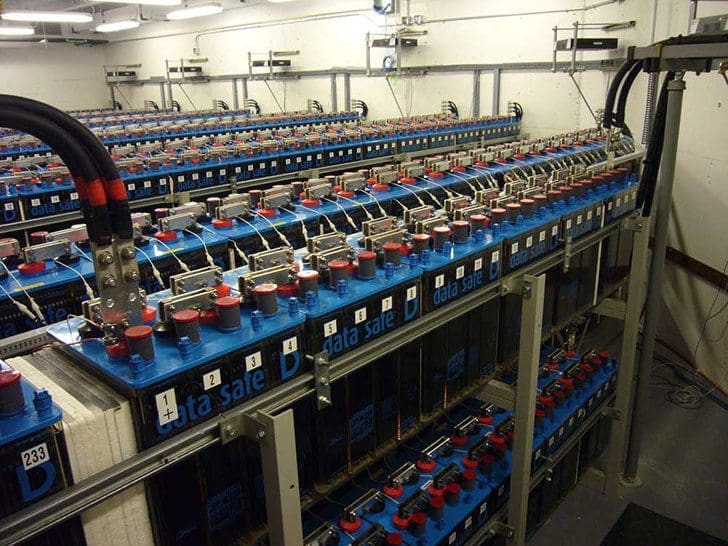

Industrial UPS in Substation (Only for Battery Bank)

"철저한 분업"에서 "강력한 통합"으로: 무정전 설계의 진화

---

도입: 두 개의 현장, 두 개의 철학

첫 번째 현장은 개발도상국의 야외 변전소였습니다. 극한의 온도와 먼지 속에서, 보호 계전기가 확실히 동작하도록 110V DC 시스템을 잡는 것이 최우선 과제였습니다. 그리고 통신 설비를 위한 별도의 48V DC 시스템을 병렬로 구성해야 했습니다.

각각 다른 전압, 다른 배터리, 다른 충전기. 모든 것이 목적별로 철저하게 분리된 세계였습니다.

두 번째 현장은 도심 한복판의 데이터센터 건설 현장이었습니다. 고객이 요구한 것은 단 한 줄이었습니다.

"1MW UPS, 모듈형으로 구성해주세요."

처음에는 단순해 보였습니다. 그런데 파고들수록 이 한 줄 안에 배터리 용량 설계, 모듈 이중화, C-rate 계산, 발전기 연계 시나리오 등 엄청난 깊이가 숨어있었습니다.

오늘은 이 두 세계를 나란히 놓고, 무정전 전원 설계의 본질을 처음부터 끝까지 파헤쳐 보겠습니다.

---

1. UPS의 본질: 전기의 생명유지 장치

UPS를 단순히 "정전 시 전기를 주는 장치"로 이해하면 절반만 맞습니다. 진짜 역할은 더 복잡합니다.

전기 품질의 위협은 정전만이 아니다

전력 계통에서 민감한 설비를 위협하는 것은 정전(Power Outage)만이 아닙니다.

위협 종류	설명	지속 시간	피해
정전 (Outage)	전원 완전 차단	수초~수일	시스템 셧다운
전압 강하 (Sag)	전압이 일시적으로 낮아짐	수 ms~수초	서버 리셋, 오동작
전압 상승 (Swell)	전압이 일시적으로 높아짐	수 ms~수초	부품 손상
순간 정전 (Blink)	0.1초 미만의 전원 끊김	수 ms	데이터 손실
노이즈 (Noise)	고주파 잡음	지속적	오류, 오동작
고조파 (Harmonic)	전압/전류 파형 왜곡	지속적	과열, 수명 단축

UPS는 이 모든 위협을 차단하고 내부 배터리로 항상 깨끗한 전원을 공급합니다. 정수기가 불순물을 걸러내고 깨끗한 물을 공급하듯, UPS는 오염된 전기를 걸러내고 깨끗한 전기를 공급합니다.

두 가지 비유로 이해하는 UPS

💡 변전소 DC 시스템은 '수혈'입니다. 심장이 멈춘 환자에게 각 장기에 직접 산소가 담긴 혈액을 주사하는 방식입니다. 보호 계전기에는 110V DC를, 통신 설비에는 48V DC를, 필요한 곳에 필요한 전압을 직접 꽂아줍니다. 정밀하고 확실하지만, 각각 따로 관리해야 합니다.

💡 Standard UPS는 '중앙 집중식 공조 시스템'입니다. 건물 전체에 하나의 시스템이 깨끗하고 안정적인 공기를 공급합니다. 각 방마다 별도 장치가 필요 없습니다. 관리 포인트가 하나이고, 전체를 한 곳에서 모니터링할 수 있습니다.

두 방식 모두 생명을 유지한다는 목적은 같습니다. 하지만 철학이 완전히 다릅니다.

---

2. Industrial DC 시스템 vs Standard UPS: 결정적 차이

변전소 DC 시스템: 철저한 분업

변전소에서 무정전 전원이 필요한 이유는 단 하나입니다. 정전이 발생해도 보호 계전기와 차단기가 확실하게 동작해야 합니다.

이를 위해 변전소 DC 시스템은 목적별로 철저하게 분리 구성됩니다.

110V DC 시스템 (차단기 제어용)

가장 중요한 역할을 합니다. 차단기의 Trip Coil과 Close Coil을 구동하는 전원입니다.

💡 핵심 비유: 110V DC 시스템은 스프린터(단거리 선수)입니다. 사고가 발생한 그 순간, 0.1초도 망설임 없이 차단기 Trip Coil에 강한 전류를 쏘아줘야 합니다. 이것이 바로 순발력입니다. 오래 버티는 것보다 순간 출력이 중요합니다.

48V DC 시스템 (통신·보호 계전기용)

변전소 내 통신 설비(SCADA, 원격 단말기)와 일부 보호 계전기에 공급되는 전원입니다.

개발도상국 변전소 프로젝트에서 이 48V DC 시스템 구성이 가장 까다로웠습니다. 110V DC와는 별도의 배터리와 충전기가 필요하고, 현지에서 48V DC 전용 부품을 조달하는 것 자체가 도전이었습니다.

변전소 DC 시스템 구성

구성 요소	역할	전압
충전기 (Charger)	교류를 직류로 변환, 배터리 충전	110V DC / 48V DC
배터리 뱅크 (Battery Bank)	정전 시 에너지 공급	110V DC / 48V DC
DC 분전반 (DC Board)	각 부하에 DC 전원 분배	110V DC / 48V DC
인버터 (Inverter)	일부 AC 부하용	110V DC → 220V AC

각 시스템이 독립적으로 존재하므로 하나가 고장나도 다른 시스템에 영향이 없습니다. 이것이 철저한 분업의 강점입니다.

Standard UPS: 강력한 통합

데이터센터의 Standard UPS는 접근 방식이 완전히 다릅니다. 모든 부하를 하나의 통합된 AC 시스템으로 커버합니다.

AC 입력 → 정류기(AC→DC) → 배터리 충전 + 인버터(DC→AC) → 깨끗한 AC 출력

이 과정이 하나의 패키지 안에서 이루어집니다.

💡 핵심 비유: Standard UPS는 마라토너(장거리 선수)입니다. 순간 출력보다 얼마나 오래, 얼마나 안정적으로 전원을 공급하느냐가 중요합니다. 이것이 지구력과 복원력입니다.

두 방식 핵심 비교

항목	변전소 Industrial DC	데이터센터 Standard UPS
설계 철학	철저한 분업	강력한 통합
출력 전압	48V DC, 110V DC, 220V AC 혼용	주로 AC (380V/220V)
핵심 가치	순발력 (순간 대전류 공급)	지구력·복원력 (지속 안정 공급)
구성 방식	개별 장비 조합	통합 패키지 + 모듈
확장 방법	장비 단위 추가	모듈 단위 추가
유지보수	전문 인력, 개별 관리	모듈 Hot-swap, 중앙 관리
환경 내구성	극한 환경 대응	공조 설비 필요
주요 적용처	변전소, 석유화학, 발전소	데이터센터, 통신국, 스마트 변전소

---

3. 1MW UPS의 진짜 의미: 용량(P)과 시간(T)은 다르다

1MW UPS를 처음 접하면 이런 생각이 들 수 있습니다.

"1MW면 엄청 오래 버티겠네요?"

이것은 흔한 오해입니다. 1MW는 **출력(Power)**이지 **에너지(Energy)**가 아닙니다.

용량과 시간의 관계

[핵심 공식]

에너지(kWh) = 출력(kW) × 시간(h)

백업 시간(h) = 배터리 에너지(kWh) / 부하(kW)

이것을 실전 계산으로 보면 다음과 같습니다.

시나리오: 1MW UPS, 실제 부하 800kW

배터리 용량	백업 시간	적용 시나리오
80kWh	6분	발전기 기동 시간 확보용
133kWh	10분	표준 데이터센터 설계
400kWh	30분	발전기 없는 단독 운영
800kWh	60분	장시간 정전 대비

1MW UPS에 배터리 133kWh를 탑재한 경우의 10분 백업 계산

백업 시간 = 133kWh / 800kW = 0.166h = 약 10분

즉 같은 1MW UPS라도 배터리를 얼마나 탑재하느냐에 따라 6분짜리가 될 수도, 1시간짜리가 될 수도 있습니다.

데이터센터의 Golden Time: 왜 10분인가?

대부분의 데이터센터 UPS는 10분 백업을 기준으로 설계합니다. 영원히 버티는 것이 목적이 아니기 때문입니다.

정전 발생 → UPS가 10분 버팀 → 비상 발전기 기동 완료 → 발전기가 전원 공급 인수

이 10분이 Golden Time입니다. 비상 발전기가 기동하여 전압이 안정화되기까지의 시간을 UPS가 버텨주면 됩니다.

시나리오	필요 백업 시간	이유
비상 발전기 있음	10~15분	발전기 기동 시간 확보
비상 발전기 없음	4~8시간	독립 운전
변전소 제어 시스템	4~24시간	장시간 정전 대비
통신 기지국	8~72시간	재난 상황 대비

배터리 C-rate: 가장 중요하지만 가장 자주 놓치는 개념

배터리 설계에서 **C-rate(방전율)**는 핵심 중의 핵심입니다.

C-rate는 배터리 용량 대비 방전 전류의 비율입니다.

[C-rate 개념]

1C = 배터리를 1시간 만에 완전 방전시키는 전류 0.1C = 배터리를 10시간 만에 완전 방전시키는 전류 10C = 배터리를 6분 만에 완전 방전시키는 전류

여기서 중요한 사실이 있습니다. C-rate가 높을수록 배터리에서 꺼낼 수 있는 실제 에너지가 줄어듭니다.

C-rate	방전 시간	실제 사용 가능 용량
0.1C	10시간	100%
1C	1시간	약 80~85%
5C	12분	약 60~70%
10C	6분	약 50~60%

즉 10분 백업 설계에서는 C-rate가 높기 때문에, 이론적 배터리 용량보다 실제 사용 가능한 에너지가 줄어드는 것을 감안하여 배터리 용량을 더 크게 설계해야 합니다. 이것을 모르고 단순 계산만 하면 실제 현장에서 백업 시간이 계획보다 짧아지는 문제가 발생합니다.

결국 UPS 설계의 핵심은 배터리의 Capacity와 C-rate 특성을 정확히 이해하는 것입니다. 출력(MW)은 화려하게 보이지만, 실전에서 시스템을 지키는 것은 배터리의 방전 특성입니다.

---

4. UPS의 심장: 모듈형 구조의 비밀

일체형(Monolithic) UPS의 한계

과거의 UPS는 모든 기능이 하나의 거대한 박스 안에 들어있는 일체형 구조였습니다. 이 방식의 문제는 명확합니다.

용량이 부족해지면 새로운 UPS를 통째로 구매해야 합니다. 내부 부품 하나가 고장나면 전체 UPS를 점검하기 위해 전원을 차단해야 합니다. 처음부터 최대 예상 부하 기준으로 설계하므로 초기 투자 비용이 큽니다. 부하가 적을 때 효율이 크게 떨어집니다.

모듈형 UPS: 레고처럼 조립하는 전원 시스템

모듈형 UPS는 50kW, 100kW 단위의 파워 모듈(Power Module)을 캐비닛에 꽂아 총 용량을 구성합니다.

💡 쉬운 비유: 일체형 UPS가 엔진이 하나인 단발 비행기라면, 모듈형 UPS는 엔진이 4개인 대형 여객기입니다. 엔진 하나가 고장나도 나머지 3개로 비행을 계속합니다. 그것이 바로 안전성의 본질입니다.

N+1 이중화: 하나가 죽어도 전체는 산다

모듈형 UPS의 가장 강력한 장점은 N+1 이중화입니다.

실전 예시: 1MW UPS, 100kW 모듈 구성

필요 출력: 1,000kW (1MW) 모듈 1개 용량: 100kW 운전 모듈: 10개 (= 1,000kW) 예비 모듈: 1개 (N+1) 총 설치 모듈: 11개

모듈 1개 고장 시: 나머지 10개로 1,000kW 계속 공급 → 서비스 무중단

모듈 하나가 고장나면 시스템이 자동으로 예비 모듈을 투입합니다. 운영자는 나중에 고장난 모듈만 뽑아서 새것으로 교체하면 됩니다.

Hot-swap: 전원 켠 채로 모듈 교체

모듈형 UPS의 또 다른 핵심 장점입니다.

기존 일체형 UPS는 내부 부품을 교체하려면 전원을 차단해야 합니다. 데이터센터에서 이는 곧 서비스 중단을 의미합니다.

모듈형은 다릅니다. 나머지 모듈들이 계속 운전하는 동안, 고장난 모듈만 뽑아서 새 모듈로 교체합니다. 마치 달리는 자동차에서 타이어를 교체하는 것과 같습니다.

이 기능 덕분에 99.9999%(Six 9s) 가용성을 목표로 하는 미션 크리티컬 환경에서 모듈형 UPS가 표준으로 자리잡았습니다.

단계적 용량 확장: 처음부터 다 살 필요 없다

시점	부하	모듈 구성	총 용량
1단계 (개소 시)	300kW	100kW × 4개 (3운전+1예비)	400kW
2단계 (1년 후)	600kW	모듈 3개 추가	700kW
3단계 (3년 후)	900kW	모듈 4개 추가	1,100kW (1MW+)

처음부터 1MW를 구매할 필요 없이, 부하 성장에 따라 모듈을 추가합니다. 초기 투자 비용을 최소화하면서 미래 확장을 유연하게 대비할 수 있습니다.

1MW 모듈형 UPS 실제 구성 예시

항목	내용
총 용량	1,000kW (1MW)
파워 모듈	100kW × 11개 (10운전 + 1예비)
배터리 모듈	리튬이온, 133kWh (10분 백업 기준)
캐비닛 구성	파워 캐비닛 + 배터리 캐비닛 + 바이패스 캐비닛
이중화	N+1 (모듈 단위)
교체 방식	Hot-swap (무정전 모듈 교체)
효율	96~98% (ECO 모드 포함)
모니터링	SNMP, Modbus TCP, 원격 관제

---

5. 엔지니어의 회고: 두 세계를 모두 경험하며

변전소 DC 설계자로서의 기억

개발도상국 변전소 현장에서 48V DC 시스템과 씨름하던 기억이 생생합니다. 로컬 벤더에서 조달한 충전기의 전압 안정도가 낮아 보호 계전기가 오동작하는 문제, 배터리 셀 하나가 불량이어서 전체 뱅크 전압이 흔들리던 문제. 하나하나 해결하는 데 상당한 시간이 걸렸습니다.

특히 110V DC 시스템의 배터리 용량 계산에서 C-rate를 제대로 적용하지 않아, 실제 정전 테스트에서 계획보다 짧게 방전되는 상황을 경험했습니다. 그날 이후 배터리 사양서의 방전 특성 곡선을 꼼꼼히 읽는 습관이 생겼습니다.

110V DC 시스템의 핵심은 순발력입니다. 차단기 Trip Coil은 순간적으로 큰 전류를 요구합니다. 배터리 내부 저항이 높으면 이 순간 전압이 급강하하여 Trip Coil이 동작하지 않을 수 있습니다. 오래 버티는 것보다 순간 대전류 공급 능력이 더 중요한 이유입니다.

이제는 1MW UPS를 설계하는 엔지니어로

그 경험을 가진 채로 1MW Standard UPS 프로젝트를 처음 접했을 때, 가장 낯설었던 것은 모든 것이 AC로 통합된다는 점이었습니다. 48V DC도 없고, 110V DC도 없습니다. 모두 AC로 받아서 배터리에 저장했다가 다시 깨끗한 AC로 내보냅니다.

처음에는 "이렇게 단순화해도 되는 건가?"라는 의문이 들었습니다. 하지만 데이터센터의 서버, 네트워크 장비, 냉각 시스템이 모두 AC 전원 기반이고, 이것들이 요구하는 것은 안정적이고 깨끗한 AC의 지속적인 공급이라는 것을 이해하자 모든 것이 명확해졌습니다.

변전소는 분업, 데이터센터는 통합. 그리고 두 방식의 공통점은 결국 하나입니다.

"배터리의 용량(Capacity)과 방전 특성(C-rate)을 정확히 이해하는 것이 무정전 설계의 시작이자 끝입니다."

이것은 48V DC 변전소에서도, 1MW Standard UPS에서도 변하지 않는 진리입니다.

---

마무리: 분업과 통합, 그리고 배터리

변전소 DC 시스템은 철저한 분업입니다. 각 목적에 맞는 전압과 전류를 직접 공급하는 수혈 방식입니다. 순발력이 생명입니다.

데이터센터 Standard UPS는 강력한 통합입니다. 하나의 시스템이 전체 부하를 커버하는 공조 방식입니다. 지구력과 복원력이 생명입니다.

두 세계를 모두 경험하고 나면, 어떤 현장에서 어떤 방식이 맞는지 직관적으로 보이기 시작합니다. 그 직관을 키우는 가장 빠른 방법은, 결국 배터리의 방전 특성을 손으로 계산해보는 경험입니다.

"1MW가 얼마나 오래 버티는지 계산해봤나요? 그 계산을 해본 사람과 안 해본 사람은, 현장에서 다른 엔지니어가 됩니다."
