변압기 명판의 슬래시(/)가 말하는 모든 것

Dual Voltage, Multi-tap, Split-phase: 헷갈리는 전압 표기 완전 정복

---

도입: 같은 슬래시, 다른 의미

변압기 명판을 보다 보면 이런 표기들을 마주하게 됩니다.

14,400 / 7,200 - 120/240V 14,400 / 13,200 / 12,470 / 7,200V 240/120V

얼핏 비슷해 보이는 슬래시(/) 표기지만, 사실 이 세 가지는 완전히 다른 의미를 담고 있습니다. 현장 경험이 없으면 전부 같은 개념으로 혼동하기 쉽습니다.

오늘은 슬래시가 어디에 쓰이느냐, 몇 개가 있느냐에 따라 의미가 어떻게 달라지는지 처음부터 끝까지 정리해 드리겠습니다.

---

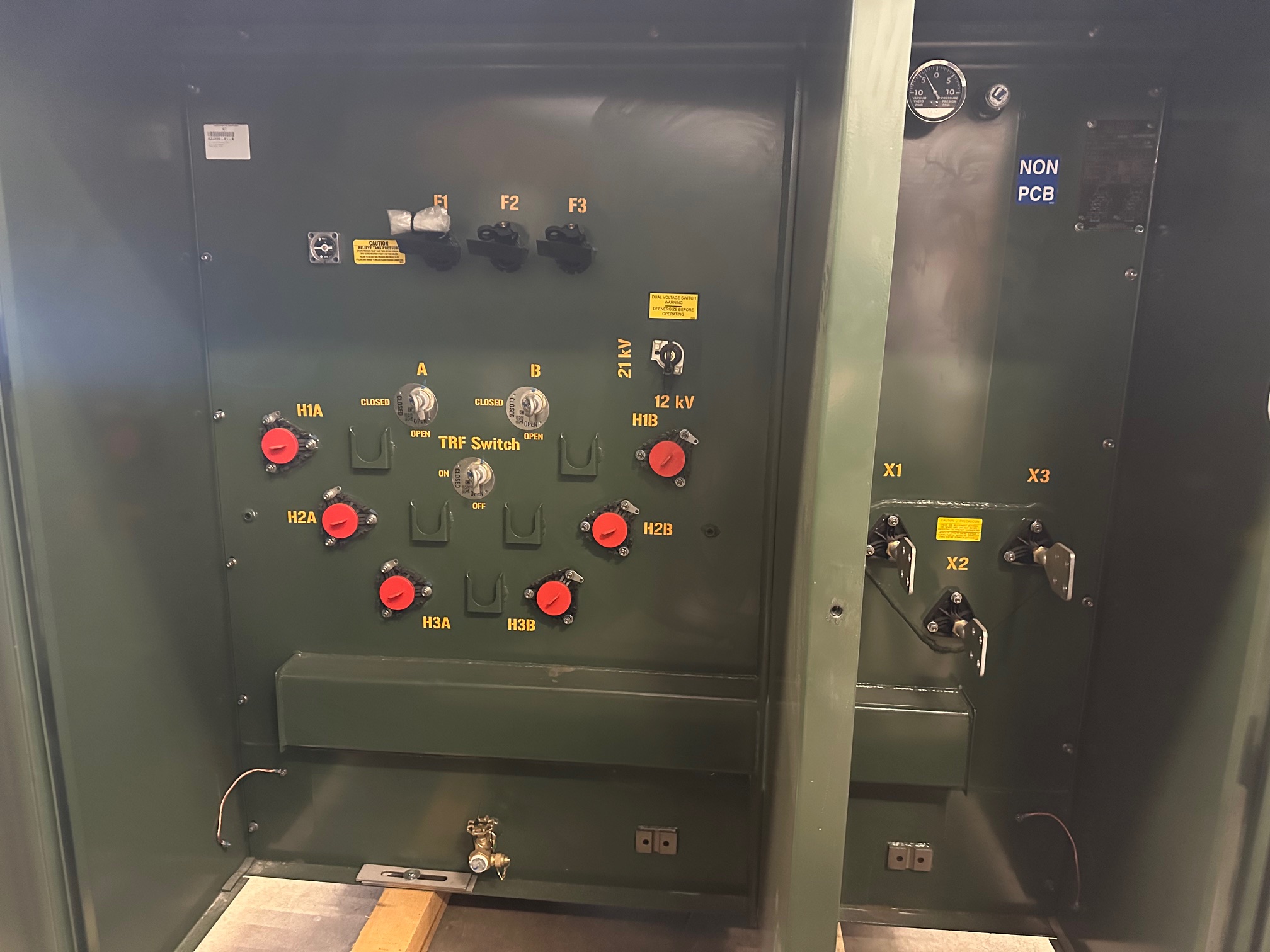

1. HV측 슬래시 1개: Dual Voltage (결선 변경형)

관련 표준: ANSI C57.12.20 / C57.12.25

14,400 / 7,200V

이것이 Dual Voltage 표기입니다. 변압기 내부의 1차 권선이 두 개로 분리되어 있어, 이 두 권선을 어떻게 연결하느냐에 따라 두 가지 입력 전압에 대응합니다.



두 가지 결선 방식

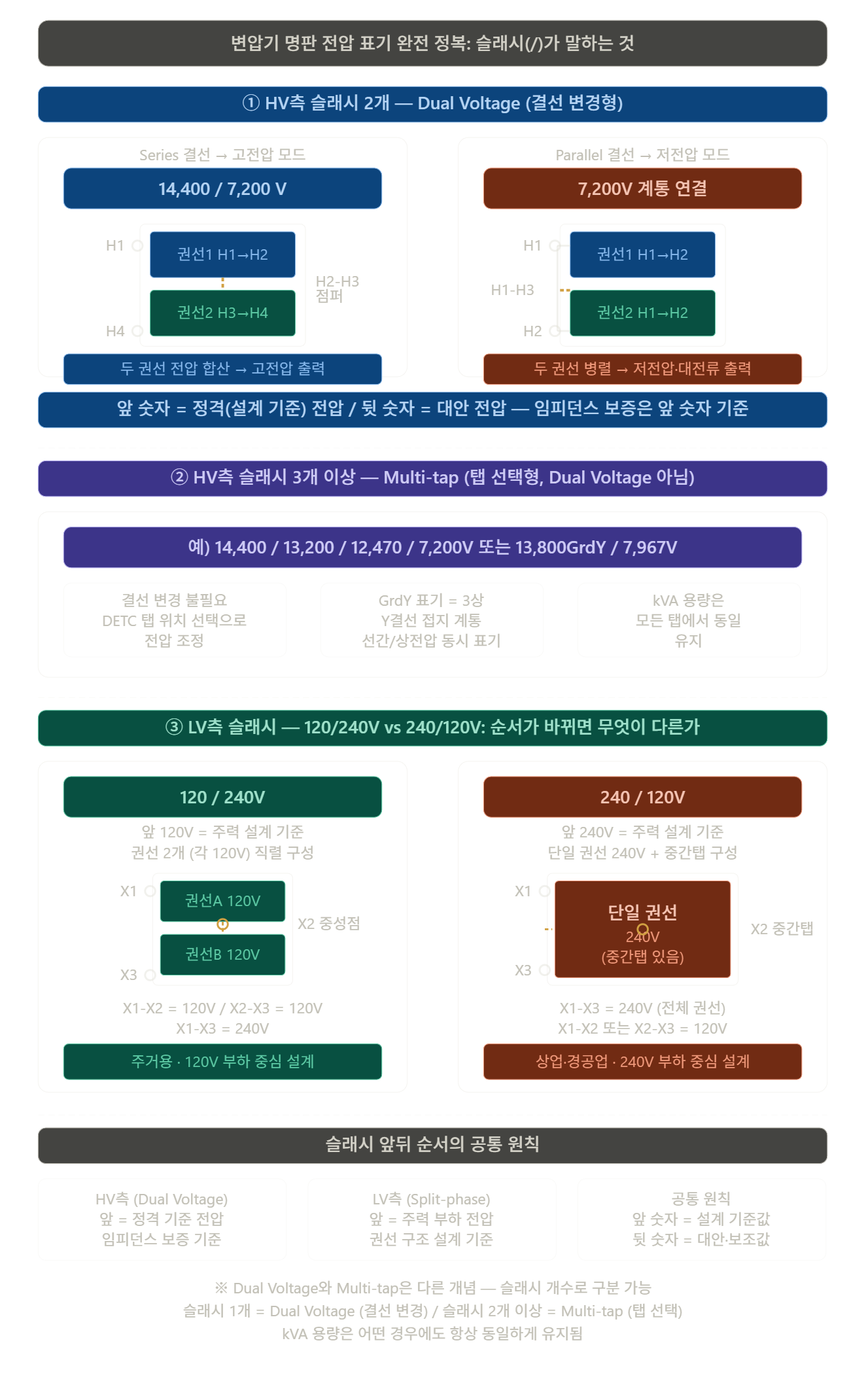

위 다이어그램에서 볼 수 있듯이, 점퍼 연결 위치만 바꾸면 됩니다.

Series 결선 (고전압 모드): H2-H3를 점퍼로 연결하면 두 권선이 직렬이 되어 전압이 합산됩니다. 14,400V 계통에 연결할 때 사용합니다.

Parallel 결선 (저전압 모드): H1-H3, H2-H4를 각각 단락시키면 두 권선이 병렬이 되어 전압이 같아집니다. 7,200V 계통에 연결할 때 사용합니다.

💡 쉬운 비유: 1.5V 건전지 두 개를 직렬로 연결하면 3V, 병렬로 연결하면 1.5V가 됩니다. Dual Voltage 권선이 정확히 이 원리입니다.

중요한 점: 두 결선 모두 kVA 용량은 동일하게 유지됩니다. 전압이 2배가 되면 전류가 절반이 되고, 전압이 절반이 되면 전류가 2배가 됩니다. P = V × I는 항상 일정합니다.

슬래시 앞뒤 순서가 바뀌면?

14,400 / 7,200V vs 7,200 / 14,400V

두 표기 모두 같은 변압기처럼 보이지만, 실무적으로 중요한 차이가 있습니다.

앞 숫자 = 정격(설계 기준) 전압입니다. 임피던스(%Z) 보증치, 손실(Loss) 보증치, 온도 상승 시험 기준이 모두 앞 숫자 전압 기준으로 설정됩니다.

즉 14,400 / 7,200V로 표기된 변압기는 14,400V 계통이 주용도이고, 7,200 / 14,400V로 표기된 변압기는 7,200V 계통이 주용도입니다. 계약서의 보증치를 검토할 때 어느 전압 기준인지 반드시 확인해야 하는 이유가 여기 있습니다.

---

2. HV측 슬래시 2개 이상: Multi-tap (탭 선택형)

14,400 / 13,200 / 12,470 / 7,200V

슬래시가 두 개 이상 나오는 순간, 이것은 Dual Voltage가 아닙니다. Multi-tap 표기입니다. 완전히 다른 개념입니다.

Dual Voltage와 무엇이 다른가?

항목	Dual Voltage	Multi-tap
슬래시 개수	1개	2개 이상
결선 변경	필요 (점퍼 이동)	불필요
전압 선택 방법	내부 결선 변경	DETC 탭 위치 선택
전압비 관계	앞이 뒤의 정확히 2배	다양한 비율 가능
대응 전압 범위	2가지	보통 4~5가지

Multi-tap 방식은 권선 내부의 특정 지점(탭)에 단자를 연결해두고, **DETC(De-Energized Tap Changer, 무전압 탭 절환기)**로 원하는 탭을 선택하는 방식입니다. 미국 배전 변압기에서 가장 흔하게 볼 수 있는 표기이며, 지역마다 다른 계통 전압에 하나의 변압기 설계로 대응하기 위해 사용됩니다.

GrdY 표기는 또 무엇인가?

13,800GrdY / 7,967V

이것은 Multi-tap과도 다른 표기입니다. 3상 Y결선 접지(Grounded Y) 계통에서 선간 전압(13,800V)과 상전압(7,967V)을 동시에 표기한 것입니다.

단상 배전 변압기를 3상 Y접지 계통에 연결할 때, 이 변압기가 선간 전압이 아닌 상전압(7,967V)에 연결된다는 것을 명시합니다. 선간 전압 기준으로 잘못 연결하면 절연 파괴가 일어날 수 있기 때문에, 이 표기의 의미를 정확히 이해하는 것이 중요합니다.

---

3. LV측 슬래시: 120/240V vs 240/120V

이제 가장 많이 헷갈리는 부분입니다.

두 표기의 내부 구조 차이

120/240V: 권선이 120V짜리 두 개로 나뉘어 있습니다. X1-X2 구간이 120V, X2-X3 구간이 120V, X1-X3 전체가 240V입니다. 120V가 앞에 오는 것은 이 변압기의 설계가 120V 부하 중심으로 최적화되어 있다는 뜻입니다.

240/120V: 단일 권선 240V에 중간탭(X2)이 있는 구조입니다. X1-X3 전체가 240V이고, 중간탭 X2를 사용하면 120V를 얻을 수 있습니다. 240V가 앞에 오는 것은 설계 기준이 240V 부하라는 뜻입니다.

그렇다면 실제로 어떤 차이가 있는가?

일반 가정에서는 거의 차이를 못 느낍니다. X1-X2가 120V, X2-X3가 120V, X1-X3가 240V인 것은 두 방식 모두 동일합니다.

차이는 불평형 부하(Unbalanced Load)가 걸렸을 때 나타납니다.

항목	120/240V	240/120V
권선 구조	120V 권선 2개	240V 단일 권선 + 중간탭
설계 최적화	120V 부하 기준	240V 부하 기준
불평형 부하 내량	120V 불평형에 강함	240V 연속 부하에 강함
중성선 전류	분산 처리 유리	중간탭 전류 집중 가능
주요 적용처	일반 주거 (단독주택)	소형 상업시설, 경공업

120V 조명과 콘센트를 주로 쓰는 일반 주택에는 120/240V가 맞고, 240V 에어컨이나 산업용 장비를 주로 쓰는 상업시설에는 240/120V가 더 적합합니다.

LV측 슬래시 순서의 핵심 원칙

HV측과 동일합니다.

앞 숫자 = 주력 부하 전압 = 설계 기준값

120/240V는 120V 부하가 주력, 240/120V는 240V 부하가 주력입니다. 발주 사양서에 어떻게 표기되어 있는지에 따라 내부 권선 구조가 달라지므로, 고객의 부하 특성을 먼저 파악하고 사양을 확정해야 합니다.

---

4. 정리: 슬래시를 읽는 세 가지 원칙

명판에서 슬래시가 나올 때마다 다음 세 가지를 순서대로 확인하면 절대 헷갈리지 않습니다.

원칙 1. 슬래시가 몇 개인가?

HV측에서 슬래시가 1개라면 Dual Voltage(결선 변경), 2개 이상이라면 Multi-tap(탭 선택)입니다. 두 개념을 혼용하면 전혀 엉뚱한 대응을 하게 됩니다.

원칙 2. 앞 숫자가 설계 기준값이다

HV측이든 LV측이든, 앞 숫자가 정격 기준입니다. 임피던스 보증치, 손실 보증치, 시험 기준이 모두 앞 숫자 기준으로 설정됩니다.

원칙 3. kVA는 항상 동일하다

Dual Voltage든 Multi-tap이든, 전압을 어떻게 바꾸든 변압기의 kVA 용량은 변하지 않습니다. 전압이 바뀌면 전류가 반대로 바뀌어 출력은 일정하게 유지됩니다.

---

5. 현장 체크리스트

발주처 사양서에서 전압 표기를 확인할 때 이 순서로 검토하세요.

HV측 확인 사항

• 슬래시 개수 확인 → 1개면 Dual Voltage, 2개 이상이면 Multi-tap
• Dual Voltage라면 앞 숫자가 정격 기준 전압인지 확인
• GrdY 표기가 있으면 3상 Y접지 계통 여부 및 연결 전압 확인
• 임피던스(%Z) 보증치가 어느 전압 기준인지 계약서 확인

LV측 확인 사항

• 120/240V인지 240/120V인지 확인
• 고객의 주요 부하가 120V 중심인지 240V 중심인지 파악
• 불평형 부하가 심한 환경이라면 권선 구조 상세 확인

---

마무리: 슬래시 하나의 위치와 순서가 전부 다르다

명판에 적힌 슬래시는 단순한 구분자가 아닙니다. 그 앞뒤 순서, 개수, 위치에 따라 결선 방식, 탭 구조, 설계 기준 전압, 주력 부하 방향이 모두 달라집니다.

"14,400 / 7,200V는 결선을 바꾸는 것이고, 14,400 / 13,200 / 12,470V는 탭을 고르는 것입니다. 그리고 120/240V와 240/120V는 같은 단자를 가졌지만 다른 설계입니다."

이 세 가지를 구분하는 순간, 명판을 보는 눈이 완전히 달라집니다.
