탭을 바꾸려면 전원을 끄나요, 안 끄나요?

DETC vs OLTC 완전 정복: 미국 배전 변압기 탭 구조 발주 실무 가이드

---

도입: "탭 변경이 필요한데 전원을 끌 수 있나요?"



변전소 현장에서 이런 상황이 종종 발생합니다. 계통 전압이 설계값보다 높거나 낮아서 수용가 전압이 규정을 벗어나는 경우, 변압기 탭을 조정해야 합니다.

이때 가장 먼저 확인해야 할 것이 하나 있습니다.

"이 변압기에 달린 탭 절환기가 DETC인가, OLTC인가?"

DETC라면 반드시 전원을 차단해야 합니다. OLTC라면 부하가 걸린 상태에서도 탭을 바꿀 수 있습니다. 이 차이를 모르고 현장에서 탭을 조작하면 대형 사고로 이어질 수 있습니다.

관련 표준: ANSI C57.12.20 / ANSI C57.12.25 / IEC 60076-1 / IEC 60214-1

---

1. 탭 절환기란 무엇인가?

변압기의 출력 전압은 권선의 감은 수(Turn 수)에 의해 결정됩니다. 권선을 많이 감으면 전압이 올라가고, 적게 감으면 전압이 내려갑니다.

그런데 계통 전압은 부하 상황에 따라 항상 조금씩 변합니다. 이때 변압기 내부의 특정 지점(탭)에서 회로를 연결하거나 끊어서 유효 권선 수를 조정하는 장치가 바로 탭 절환기(Tap Changer)입니다.

💡 쉬운 비유: 라디오 볼륨 조절 노브와 같습니다. 노브를 돌리면 내부 저항값이 바뀌듯, 탭을 바꾸면 유효 권선 수가 바뀌어 출력 전압이 조정됩니다. 차이는 라디오는 언제든 돌릴 수 있지만, 변압기 탭은 방법에 따라 전원을 꺼야 하는 경우가 있다는 것입니다.

---

2. DETC: 전원을 끄고 바꾸는 탭 절환기

**DETC(De-Energized Tap Changer, 무전압 탭 절환기)**는 이름 그대로 전원이 없는 상태에서만 탭을 변경할 수 있는 장치입니다.

구조와 동작 원리

권선의 특정 위치에 탭 단자가 고정되어 있습니다. 외부에서 핸들이나 드라이버로 접촉 위치를 물리적으로 이동시켜 탭을 변경합니다. 구조가 단순하기 때문에 고장률이 낮고 유지보수가 거의 필요 없습니다.

미국 배전 변압기의 표준 탭 범위

ANSI C57.12.20(전주형) 및 C57.12.25(패드형) 기준으로, 미국 배전 변압기의 DETC 표준 탭 범위는 다음과 같습니다.

탭 번호	전압 조정	사용 상황
1번 탭	+5%	계통 전압이 정격보다 많이 높을 때
2번 탭	+2.5%	계통 전압이 정격보다 약간 높을 때
3번 탭	정격 (BASE)	계통 전압이 정격과 일치할 때
4번 탭	-2.5%	계통 전압이 정격보다 약간 낮을 때
5번 탭	-5%	계통 전압이 정격보다 많이 낮을 때

탭 선택의 원리: 계통 전압이 높으면 권선 수를 늘려서(+ 탭) 수용가 전압을 낮추고, 계통 전압이 낮으면 권선 수를 줄여서(- 탭) 수용가 전압을 높입니다. 처음에는 반대 방향처럼 느껴질 수 있으니 주의가 필요합니다.

DETC 사용 시 절대 원칙

DETC는 구조상 탭 전환 과정에서 아크 소호(Arc Quenching) 기능이 없습니다. 전원이 인가된 상태에서 탭을 바꾸면 접점 사이에서 아크가 발생하여 접점 소손, 절연 파괴, 최악의 경우 변압기 전체 손상으로 이어집니다.

전원 차단 → 방전 확인 → 접지 설치 → 탭 변경 → 접지 제거 → 전원 투입

---

3. OLTC: 부하 중에도 바꿀 수 있는 탭 절환기

**OLTC(On-Load Tap Changer, 부하시 탭 절환기)**는 변압기에 부하가 걸린 운전 상태에서도 탭을 변경할 수 있는 장치입니다.

구조와 동작 원리

단순한 접점 이동이 아닌 전환 스위치(Diverter Switch)와 선택 스위치(Selector Switch)가 조합된 복잡한 구조를 가집니다. 탭 전환 순간 발생하는 아크를 소호하기 위해 저항(Transition Resistor)이나 리액터가 내장되어 있으며, 모터 구동부에 의해 자동 또는 원격으로 조작됩니다.

DETC와 OLTC 핵심 비교

항목	DETC	OLTC
전압 변경 조건	전원 차단 필수	부하 운전 중 가능
조작 방식	수동 (핸들/드라이버)	전동 (모터 구동, 원격 가능)
아크 소호	없음 (전원 차단이 전제)	내장 (저항 또는 리액터)
구조 복잡도	단순	복잡
가격	낮음	매우 높음
유지보수	거의 불필요	정기 오일 교환, 접점 점검 필수
탭 조정 범위	보통 ±5% (5탭)	±10~20% (다단)
주요 적용처	배전 변압기 (소~중용량)	전력 변압기, 대용량 배전

---

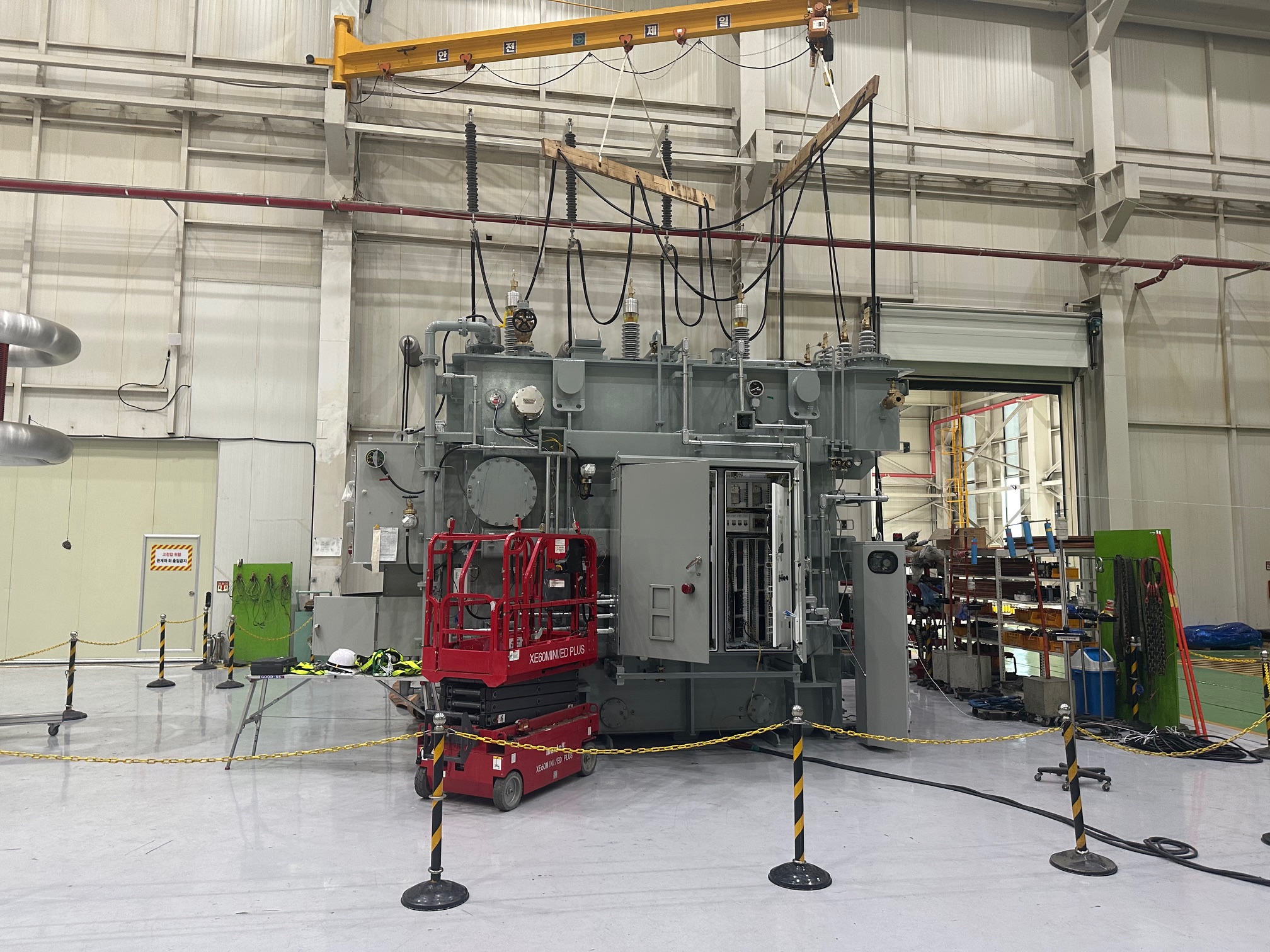

4. [현장 경험] 미국에서 LV Side OLTC를 요구한다면?

전력 변압기 프로젝트를 하다 보면 전 세계 어디서나 OLTC는 HV Side에 다는 것이 당연하게 느껴집니다. IEC 세계에서는 더욱 그렇습니다. 실제로 유럽, 아시아, 중동 대부분의 프로젝트에서 OLTC는 항상 HV측 중성점 부근에 위치합니다.

그런데 미국 프로젝트를 하다 보면 가끔 이런 요구사항이 사양서에 등장합니다.

"OLTC shall be located on the LV side of the transformer."

처음 이 문구를 본 순간, 솔직히 이런 생각이 들었습니다.

"LV Side에 OLTC를? 전류가 훨씬 큰데, 이게 말이 되는 요구인가? 너무 과한 발주처 사양 아닌가?"

결론부터 말씀드리면, 이것은 과한 요구가 아닙니다. 미국 유틸리티의 오랜 기술적 역사와 명확한 공학적 이유가 있는 설계 철학입니다.

왜 전 세계 표준은 HV Side OLTC인가?

HV Side에 OLTC를 다는 것이 전 세계적으로 일반적인 데는 분명한 이유가 있습니다.

HV측 전류가 LV측보다 훨씬 낮기 때문에 탭 절환기 접점과 리드선을 더 작고 가볍게 만들 수 있습니다. 또한 HV 권선은 LV 권선 바깥쪽에 감겨 있어 탭 단자를 외부로 인출하기가 구조적으로 훨씬 쉽습니다. 그리고 HV측 OLTC는 탭 절환기가 접지 전위에 가까운 중성점에 위치하게 되어 절연 설계가 단순해집니다.

이 세 가지 이유로 IEC 세계에서는 LV Side OLTC가 매우 드문 사례에 해당합니다.

그렇다면 왜 미국은 LV Side를 선호하는가?

미국에서는 HV측이 델타(Delta) 결선이든 성형(Star) 결선이든 관계없이 탭 절환기를 LV측에 설치하는 것이 일반적인 관행입니다. IEC 세계에서 LV Side 탭 절환기는 극히 드문 사례입니다.

이 차이가 발생하는 역사적, 기술적 이유는 크게 네 가지입니다.

이유 ① HV Side 결선 방식의 역사적 차이

미국 유틸리티 변압기의 상당수가 HV Delta / LV Wye-Grounded 결선을 채택합니다. Delta 결선 HV측에 OLTC를 설치하면 선간 전압 기준의 BIL(기본 충격 절연 내력)이 요구됩니다. 반면 LV측 Wye 결선에 OLTC를 설치하면 선간 전압이 아닌 선-중성점 전압 기준 BIL이 적용되어 탭 절환기 절연 비용이 낮아집니다.

쉽게 말하면, HV Delta 결선 변압기에서는 LV Side에 OLTC를 다는 것이 오히려 비용 면에서 유리한 경우가 있습니다.

이유 ② Reactor-type OLTC의 활용

LV Side에 OLTC를 설치하면 진공 차단기 기반의 리액터형(Reactor-type) OLTC를 사용할 수 있습니다. 진공 병 내부에서 전류가 차단되기 때문에 오일 상태가 양호하게 유지되어 오일 교환이 거의 필요 없습니다. 다만 이 방식은 약 200BIL 이상의 고전압에는 적용할 수 없어 HV Side에는 사용이 제한됩니다.

반면 HV Side에 주로 쓰이는 저항형(Resistor-type) OLTC는 약 7년 주기로 오일과 접점을 교체해야 하는 대규모 유지보수가 필요합니다. 수천 대의 변압기를 운영하는 미국 유틸리티 입장에서 유지보수 비용 절감은 매우 중요한 선택 기준이 됩니다.

이유 ③ 미국 유틸리티의 누적 운영 경험

미국 유틸리티와 산업 사용자들은 LV Side OLTC 운영 경험을 오랫동안 축적해 왔습니다. LV Side OLTC가 HV Side 대비 신뢰성, 운전 편의성, 유지보수성에서 열등하다는 근거가 없다는 것이 현장에서 입증되어 왔습니다.

이유 ④ LV측 전압 직접 제어의 필요성

LV측 탭은 전력 공급을 중단하지 않고 하루에도 여러 번 위치를 변경해야 할 수 있으며, 이는 저전압 네트워크의 부하 조건을 따르기 위한 것입니다.

HV Side OLTC로 탭을 조정하면 철심 내 자속이 함께 변동합니다. 이것이 코어 손실 증가와 과자속(Overfluxing) 위험으로 이어질 수 있습니다. LV Side OLTC는 이 문제에서 자유롭고, 출력 전압을 더 직접적으로 제어할 수 있습니다.

그렇다면 LV Side OLTC는 단점이 없는가?

물론 있습니다. LV측 탭 단자는 구조상 HV 권선 안쪽에 위치한 LV 권선에서 외부로 인출해야 하기 때문에 리드 인출이 어렵습니다. 이 문제를 해결하기 위해 LV 탭 권선을 HV 권선 바깥쪽에 배치하면 변압기가 더 커지고 비용이 증가합니다.

또한 LV측 전류는 HV측보다 훨씬 크기 때문에, OLTC 자체가 고전류 사양으로 제작되어야 합니다. 이는 OLTC 본체 크기와 비용 증가로 이어집니다.

엔지니어로서의 결론

LV Side OLTC 요구사항을 처음 접했을 때 "과한 요구"처럼 느껴지는 것은 IEC 기반의 설계 경험에서 오는 자연스러운 반응입니다. 하지만 미국 유틸리티 입장에서는 수십 년간 검증된 설계 방식이고, HV Delta 결선에서의 절연 비용 절감, 리액터형 OLTC의 유지보수 최소화, LV 전압 직접 제어라는 명확한 기술적 근거가 있습니다.

다음번에 미국 고객 사양서에서 LV Side OLTC가 나온다면 "왜?"라고 질문하기 전에 이 배경을 먼저 떠올리시면 됩니다.

---

5. 미국 배전 변압기 탭 발주 실무

왜 배전 변압기는 대부분 DETC인가?

미국 배전 변압기(25kVA~2,500kVA급)는 압도적으로 DETC를 표준으로 사용합니다. 계통 전압은 변전소 레벨에서 이미 조정되고, 배전 변압기 레벨에서 실시간 조정이 필요한 경우가 드뭅니다. OLTC는 변압기 본체보다 비싸질 수 있어 소용량에는 경제성이 없으며, DETC의 정기 유지보수가 거의 없어 관리가 훨씬 단순합니다.

발주 시 확정해야 할 6가지 사항

① 탭 절환기 종류 지정

DETC인지 OLTC인지, OLTC라면 HV Side인지 LV Side인지 명확히 지정합니다. 사양서에 "DETC, ±5%, 2.5% steps, 5 positions"처럼 구체적으로 표기합니다.

② 탭 범위 및 단계 수

표준은 ±5% / 2.5% 단위 / 5탭입니다. 특수 사양으로 ±2×2.5% 또는 ±10%가 요구되는 경우도 있으므로 사양서 원문을 반드시 확인합니다.

③ 출고 시 탭 위치 지정

변압기는 출고 시 특정 탭에 설정되어 나옵니다. 특별한 지정이 없으면 보통 정격(3번 탭)으로 출고되지만, 설치 지역의 계통 전압 특성에 따라 출고 탭을 사전에 지정하는 경우도 있습니다.

④ 임피던스(%Z) 보증 기준 탭

%Z는 탭 위치에 따라 약간씩 달라집니다. FAT 시험 시 어느 탭에서 시험할 것인지 Test Procedure에 사전 합의해야 합니다.

⑤ Dual Voltage와의 조합 확인

결선 변경형(Dual Voltage)과 탭 절환기가 함께 있는 경우, 결선 상태(Series/Parallel)와 탭 위치를 동시에 확인해야 합니다. 결선이 바뀌면 탭의 절대 전압값도 달라지기 때문입니다.

⑥ 적용 표준 확인

전주형(Overhead): ANSI C57.12.20, 패드형(Padmounted): ANSI C57.12.25가 기본입니다.

---

6. 실무에서 자주 발생하는 실수

실수 ①: "탭이 5개니까 전압이 5종류 아닌가요?"

탭이 5개라는 것은 1차 전압(HV)을 5가지 레벨로 수용할 수 있다는 뜻입니다. 2차 전압(LV) 출력은 항상 정격값을 목표로 합니다. 탭을 바꾸는 것은 "입력 전압의 변동을 보상해서 출력 전압을 일정하게 유지하는 것"입니다.

실수 ②: 탭 변경과 Dual Voltage 결선 변경 혼동

탭 변경은 ±5% 범위의 미세 조정이고, Dual Voltage 결선 변경은 전압을 2배 바꾸는 대규모 변경입니다. 두 작업 모두 DETC 기준으로 전원 차단이 필요하지만 완전히 다른 작업입니다.

실수 ③: FAT에서 탭 위치 미확인

시험 성적서(Test Report)에 탭 위치가 명기되지 않으면, 나중에 현장에서 실제 운전 탭과 시험 탭이 달라 보증치 분쟁이 발생할 수 있습니다. FAT 전에 반드시 Test Procedure에 시험 탭 위치를 명시하고 고객 서명을 받아두어야 합니다.

---

마무리: "왜?"라는 질문이 전문가를 만든다

DETC와 OLTC의 차이, HV Side와 LV Side OLTC의 차이. 이것들은 단순히 부품 위치의 문제가 아닙니다. 각 나라의 계통 설계 역사, 결선 방식의 전통, 유지보수 철학이 수십 년에 걸쳐 쌓인 결과입니다.

미국 고객 사양서에서 익숙하지 않은 요구사항이 나올 때, "왜 이런 요구를 하는 걸까?"라는 질문을 먼저 던지는 습관이 있다면, 그 답을 찾는 과정에서 기술적 이해가 한 단계 깊어집니다.

"탭 절환기 종류, 탭 범위, 설치 위치, 출고 탭, 보증 기준 탭. 이 다섯 가지를 발주 단계에서 확정하는 것이 현장 트러블을 막는 가장 확실한 방법입니다."
