신입 엔지니어가 반드시 알아야 할 Switchgear & Circuit Breaker 계층도
도입: 첫날부터 헷갈리는 그 질문
전력기기 영업이나 엔지니어링 부서에 처음 배치되면, 선배들의 대화에서 이런 말들이 쏟아집니다.
"이번 건은 GCB야, GIS야?" "고객이 Dead Tank 원하는데 우리 Live Tank 라인업으로 대응 가능해?" "Metal-Clad로 견적 줬더니 C-GIS로 바꿔달라고 하네."
처음에는 전부 외계어처럼 들립니다. 하지만 이 용어들 사이에는 명확한 계층 구조가 있습니다. 이 구조를 한 번만 제대로 이해하면, 이후에 나오는 모든 용어가 자연스럽게 자기 자리를 찾습니다.
1. 가장 먼저: Switchgear vs Circuit Breaker
모든 혼란의 출발점은 이 두 단어를 같은 것으로 생각하는 데서 시작합니다.
💡 숲과 나무의 비유: Switchgear는 숲, Circuit Breaker는 그 숲 안의 나무 한 그루입니다. 나무(Circuit Breaker)가 핵심이긴 하지만, 숲(Switchgear)에는 나무 외에도 길(Busbar), 울타리(Enclosure), 이정표(CT/PT) 등 수많은 요소가 함께 있습니다.
**Switchgear(개폐장치)**는 차단기(Circuit Breaker), 모선(Busbar), 계기용 변성기(CT/PT), 보호 계전기, 외함(Enclosure) 등이 결합된 하나의 완성된 시스템입니다. 자동차로 치면 '엔진룸 전체 어셈블리'입니다.
**Circuit Breaker(차단기)**는 Switchgear 내부에서 실제로 전류를 끊고 잇는 **핵심 단품(Component)**입니다. 자동차의 '엔진' 그 자체입니다.
고객이 "Switchgear 주세요"라고 하면 패널 전체를 납품하는 것이고, "Circuit Breaker 주세요"라고 하면 그 안에 들어가는 차단기 알맹이만 공급하는 겁니다. 이 차이를 처음부터 확인하지 않으면, 견적 자체가 완전히 엉뚱한 방향으로 흘러갑니다.
2. 전압 레벨로 이해하는 전력기기 계층도
Switchgear와 Circuit Breaker는 전압 레벨에 따라 완전히 다른 모습으로 존재합니다. 아래 계층도를 먼저 머릿속에 넣어두면 이후 모든 용어가 자리를 잡습니다.
| 전압 레벨 | 대표 시스템 (Switchgear) | 대표 차단기 (CB) |
| EHV / HV (100kV 이상) | AIS 변전소, GIS 변전소 | GCB (Gas CB) |
| MV (1kV ~ 100kV) | Metal-Clad, C-GIS 배전반 | VCB (Vacuum CB) |
| LV (1kV 이하) | LV Switchboard, 분전반 | ACB, MCCB, MCB |
3. HV/EHV급: AIS와 GIS, 그리고 Live/Dead Tank
AIS vs GIS: 절연 방식의 차이

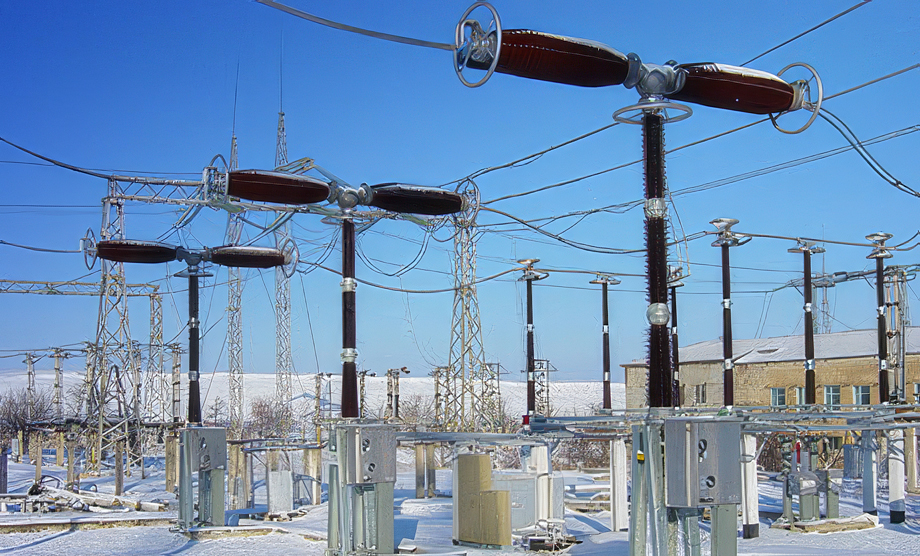

**AIS (Air Insulated Substation)**는 공기를 절연체로 사용하는 노출형 변전소입니다. 철탑과 송전선 아래로 펼쳐진 넓은 야외 변전소를 떠올리면 됩니다. 구조가 단순하고 유지보수가 쉽지만, 넓은 부지가 필요합니다.
**GIS (Gas Insulated Switchgear)**는 SF₆ 가스로 절연하여 모든 기기를 금속 탱크 안에 밀봉한 초고압 밀폐형 장치입니다. 같은 용량의 AIS 대비 설치 면적을 10분의 1 수준으로 줄일 수 있어, 도심 지하 변전소나 부지가 좁은 곳에서 표준으로 사용됩니다.
💡 쉬운 비유: AIS가 넓은 주차장에 차를 한 대씩 세워두는 방식이라면, GIS는 같은 공간에 자동화 기계식 주차 타워를 세워 차를 10배로 더 넣는 방식입니다.
Live Tank vs Dead Tank: 신입이 가장 많이 헷갈리는 부분
AIS 변전소에서 독립적으로 설치되는 **단품 차단기(GCB)**는 탱크 구조에 따라 두 가지로 나뉩니다. 이것이 처음에 가장 헷갈리는 개념 중 하나입니다.
| 항목 | Live Tank CB | Dead Tank CB |
| 탱크 전위 | 고전압 (전위가 살아있음) | 접지 전위 (안전하게 죽어있음) |
| 외형 | 절연 지지대 위에 탱크가 올라간 형태 | 지면에 놓인 금속 탱크 형태 |
| CT 내장 | 외부에 별도 설치 필요 | 탱크 내부에 CT 내장 가능 |
| 주요 시장 | 유럽 / IEC 방식 선호 | 북미 / IEEE 방식 선호 |
| 유지보수 | 고소 작업 필요 | 지상에서 작업 가능 |
💡 쉬운 비유: Live Tank는 고압선이 지나가는 전봇대 위에 기기가 달려 있는 것, Dead Tank는 기기 전체가 접지된 철제 박스 안에 안전하게 담겨 있는 것입니다.
미국 고객사에 Live Tank 제품으로 견적을 내면 의아해하는 경우가 있고, 유럽 프로젝트에 Dead Tank만 고집하면 사양이 맞지 않는다는 답이 돌아올 수 있습니다. 시장별 선호 방식을 먼저 확인하는 것이 필수입니다.
4. MV급: Metal-Clad vs C-GIS
건물 지하 전기실이나 산업 플랜트에서 흔히 보는 판넬 형태의 배전반입니다. 이 레벨에서 가장 많이 등장하는 두 타입을 비교합니다.
| 항목 | Metal Clad Switchgear | C-GIS (Compact GIS) |
| 절연 방식 | 공기 절연 | SF₆ 또는 친환경 가스 절연 |
| 구획 분리 | 금속 격벽으로 완전 분리 | 가스 밀폐 탱크로 분리 |
| 크기 | 상대적으로 큼 | 매우 컴팩트 |
| 안전성 | 최고 수준 (완전 격벽 구조) | 높음 (밀폐 구조) |
| 가격 | 높음 | 더 높음 |
| 주요 적용처 | 산업 플랜트, 대형 건물 | 도심 지하 변전소, 협소 공간 |
| 관련 표준 | IEEE C37.20.2 / IEC 62271-200 | IEC 62271-203 |
💡 쉬운 비유: Metal-Clad가 각 방마다 방화문이 달린 아파트라면, C-GIS는 모든 것이 압력 용기 안에 밀봉된 잠수함 내부입니다. 둘 다 안전하지만 구조와 목적이 다릅니다.
Metal-Clad의 핵심은 차단기실, 모선실, 케이블실이 **금속 격벽으로 완전히 분리(Compartmentalization)**된다는 점입니다. 한 구획에서 사고가 나도 다른 구획으로 불이 번지지 않는 구조입니다.
C-GIS의 핵심은 가스 절연으로 크기를 극적으로 줄인다는 점입니다. 같은 전압 등급에서 Metal-Clad 대비 설치 면적을 30~50% 이상 절감할 수 있어 공간이 제한된 도심 변전소에서 선호됩니다.
5. LV급: Switchboard에서 두꺼비집까지
저압 레벨은 우리 일상과 가장 가까운 영역입니다.
| 명칭 | 주요 차단기 | 설명 |
| LV Switchboard | ACB (기중차단기) | 대형 건물이나 공장의 메인 저압 배전반 |
| MCC (Motor Control Center) | MCCB | 모터 제어 전용 배전반 |
| Panelboard (분전반) | MCCB, MCB | 층별 전기실의 분기 배전반 |
| 가정용 분전반 | MCB | 가정의 두꺼비집 |
6. Circuit Breaker 종류 한눈에 보기
고객이 "차단기 필요해요"라고 할 때, 어떤 레벨인지 바로 파악해야 합니다.
| 약어 | Full Name | 소호 방식 | 주요 설치처 |
| GCB | Gas Circuit Breaker | SF₆ 가스 | HV/EHV 변전소 |
| VCB | Vacuum Circuit Breaker | 진공 | MV 배전반 내부 |
| ACB | Air Circuit Breaker | 공기 | LV 메인 배전반 |
| MCCB | Molded Case CB | 공기 (소형) | 분전반 메인·분기 |
| MCB | Miniature CB | 공기 (초소형) | 가정용, 제어반 |
💡 소호(消弧)란? 차단기가 전류를 끊을 때 발생하는 아크(Arc, 전기 불꽃)를 빠르게 꺼뜨리는 것을 말합니다. 어떤 방식으로 아크를 끄느냐에 따라 차단기의 종류가 나뉩니다.
7. 고객 상담 시 '이것만은 꼭 물어봐라': 필수 체크리스트
고객으로부터 요청이 들어왔을 때, 아래 질문을 먼저 확인하지 않으면 완전히 엉뚱한 견적이 나갑니다. 신입 시절 이 체크리스트를 몸에 익히면, 어떤 고객 앞에서도 당황하지 않습니다.
체크 1. 전압이 어떻게 되나요? (Voltage Level)
가장 먼저 확인할 것입니다. HV인지, MV인지, LV인지에 따라 제품 라인업 자체가 완전히 달라집니다. "몇 kV짜리입니까?"라는 한 마디가 대화의 방향을 결정합니다.
체크 2. 단품인가요, 시스템인가요? (Component vs System)
차단기 알맹이(GCB, VCB)만 필요한 건지, 패널 전체(GIS, Metal-Clad)가 필요한 건지를 확인합니다. 이것을 놓치면 스코프(Scope) 자체가 달라집니다.
체크 3. 설치 장소가 어디인가요? (Installation Location)
옥외인지 옥내인지, 도심 협소 부지인지 넓은 야외인지에 따라 AIS/GIS, Live/Dead Tank, Metal-Clad/C-GIS 중 무엇이 적합한지 결정됩니다.
체크 4. 적용 규격이 IEC인가요, IEEE인가요? (Standard)
같은 제품이라도 규격에 따라 사양, 시험 조건, 단자 구성이 달라집니다. 유럽·아시아 프로젝트는 주로 IEC, 북미 프로젝트는 IEEE/ANSI를 따릅니다.
체크 5. 납기와 프로젝트 일정이 어떻게 됩니까? (Schedule)
대형 GIS나 Metal-Clad는 제작 리드타임(Lead Time)이 수개월에서 1년 이상 걸리는 경우도 있습니다. 고객의 일정을 먼저 파악해야 현실적인 제안이 가능합니다.
마무리: 계층 구조를 알면 용어가 보인다
처음에 외계어처럼 들리던 GIS, Dead Tank, Metal-Clad, VCB. 이 용어들은 사실 하나의 계층 구조 안에 각자 자기 자리를 갖고 있습니다.
| 전압 레벨 | 시스팀 (Switchgear) | 차단기 (CB) |
| HV / EHV급 | AIS 변전소 | Live Tank CB / Dead Tank CB |
| HV / EHV급 | GIS 변전소 | GCB (Gas CB) |
| MV급 | Metal-Clad Switchgear | VCB (Vacuum CB) |
| MV급 | C-GIS | VCB (Vacuum CB) |
| LV급 | LV Switchboard | ACB (기중차단기) |
| LV급 | 분전반 (Panelboard) | MCCB (배선용 차단기) |
| LV급 | 가정용 분전반 | MCB (소형 차단기) |
이 계층도를 머릿속에 넣어두고, 고객의 요청이 들어올 때마다 **"지금 이 고객은 어느 레벨, 어느 칸을 이야기하는 건가?"**를 먼저 떠올리는 습관을 들이세요. 그 습관 하나가 엉뚱한 견적과 정확한 제안을 가릅니다.
