애자(Insulator), 단순한 도자기 부품이 아니다





Post Insulator, Disc Insulator, String Set 하드웨어까지: 사양서 보다가 막혔던 그 용어들, 여기서 전부 해결합니다

---

도입: "전선 고정해 주는 도자기 아닌가요?"

변전소 현장을 처음 방문한 신입 엔지니어가 Gantry Structure를 올려다보며 이렇게 묻습니다.

"저 하얀 원판들이 줄줄이 매달려 있는 게 뭔가요? 전선 안 통하게 고정해 주는 도자기 마개 같은 건가요?"

틀린 말은 아닙니다. 하지만 절반만 맞는 말입니다. 애자(Insulator)는 전기적으로 고전압을 차단하는 방패인 동시에, 기계적으로 수 톤에서 수십 톤의 하중을 버텨야 하는 핵심 구조 부품입니다. 345kV 가공 송전선 한 가닥의 인장력이 수 톤에 달하고, 태풍이나 지진이 겹치면 이 힘이 몇 배로 불어납니다. 그 모든 힘을 버티는 것이 저 원판들입니다.



더불어 사양서(Specification)를 펼치면 Ball & Socket, Clevis & Tongue, Arcing Horn, Corona Ring, Creepage Distance 같은 낯선 용어들이 쏟아집니다. 오늘은 이것들을 처음부터 끝까지 정리해 드리겠습니다.

---

1. 재질에 따른 애자 분류: 무엇으로 만드는가?

애자는 재질에 따라 세 가지로 나뉩니다. 프로젝트 지역의 환경 조건과 예산에 따라 선택이 달라집니다.

(1) Porcelain (자기제)

전통의 강자입니다. 수십 년에 걸쳐 현장에서 신뢰성이 검증되어 있습니다. 압축 강도가 우수하고 자외선(UV)에 강합니다. 단점은 무겁고, 오염 환경에서 표면에 이물질이 쌓이면 누설 전류가 발생한다는 것입니다.

(2) Glass (유리제)

자기제와 성능이 유사하지만, 내부 결함이 생기면 자연적으로 깨지는 자파(Self-shattering) 특성이 있습니다. 이것이 오히려 장점입니다. 지상에서 육안으로 깨진 애자를 바로 발견할 수 있어 유지보수 점검이 용이합니다.

(3) Composite / Polymer (복합/폴리머제)

최신 트렌드입니다. 실리콘 고무 재질의 갓(Shed)이 표면에 오염 물질이 달라붙는 것을 방지합니다. 무게가 자기제의 10분의 1 수준이어서 설치 작업이 훨씬 쉽습니다. 내오염성(Pollution Performance)이 탁월하여 해안가, 사막, 산업단지 인근 변전소에서 빠르게 확산되고 있습니다.

재질	강점	약점	주요 적용처
Porcelain	압축 강도 우수, 장기 신뢰성 검증	무거움, 오염 환경 취약	일반 변전소, 송전선
Glass	결함 시 자파로 즉시 식별 가능	Porcelain과 유사	송전 철탑 현수련
Composite	경량, 내오염성 탁월, 설치 용이	갓 손상 주의 필요	해안·사막·오염 지역, 최신 변전소

---

2. Post Insulator vs Disc Insulator: 모양도 다르고 역할도 다르다

애자는 설치 방식과 역할에 따라 크게 두 가지로 나뉩니다.

Post Insulator (포스트 애자)

기둥(Post) 형태로 서 있거나 옆으로 뻗은 일체형 애자입니다. 변전소 내부에서 모선(Busbar)을 지지하거나, 차단기(CB)와 단로기(DS)의 하부를 받쳐주는 역할을 합니다. 주로 받는 하중은 **휨 하중(Bending Moment)**과 **압축 하중(Compression Force)**입니다. 단락 사고 시 모선 도체 사이에 발생하는 전자기력, 바람에 의한 수평 하중이 대표적입니다. 이 힘을 버티면서도 고전압을 완벽히 절연해야 합니다.

💡 쉬운 비유: Post Insulator는 고전압 도체를 받쳐주는 절연된 기둥입니다. 일반 건물의 기둥은 위에서 아래로 누르는 힘만 받지만, Post Insulator는 전기적 절연과 기계적 지지를 동시에 해야 합니다.

Disc Insulator (디스크/현수 애자)

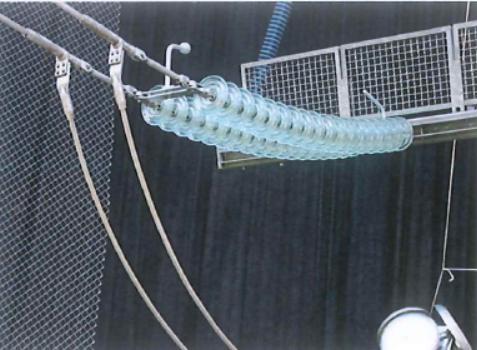

접시(Disc) 모양의 애자를 볼(Ball)과 소켓(Socket) 방식으로 여러 개 연결하여 사슬처럼 늘어뜨린 형태입니다. 이 사슬을 **String(련/련)**이라고 부릅니다. 주로 받는 하중은 **인장 하중(Tension Force)**입니다. Gantry Structure나 송전 철탑에서 가공 송전선을 매달아 지지하는 역할을 합니다. 전압 등급이 높아질수록 더 긴 절연 거리가 필요하므로, Disc 개수를 늘려 String 길이를 조절합니다. 이것이 Disc Insulator의 가장 큰 강점입니다.

💡 쉬운 비유: Disc Insulator String은 레고 블록처럼 조립됩니다. 전압이 높아질수록 블록을 더 많이 연결하면 됩니다. 154kV면 8~9개, 345kV면 18~20개, 765kV면 40개 이상이 연결됩니다.

Post vs Disc 핵심 비교

구분	Post Insulator (포스트 애자)	Disc Insulator (디스크/현수 애자)
주요 형상	일체형 기둥/타워 형태	접시 모양을 여러 개 연결한 사슬 형태
주요 하중	휨 하중(Bending) 및 압축 하중	인장 하중(Tension)
설치 위치	Busbar 지지대, DS/CB 하부	Gantry, 철탑 인입/인출부
전압 대응	전압별 별도 제품 설계	Disc 개수 조절로 유연하게 대응
재질	Porcelain, Composite	Porcelain, Glass, Composite

---

3. String Set 하드웨어 용어 완벽 정리

Gantry Structure에 Disc Insulator String을 설치하려면 수많은 금속 부속품(Hardware Fitting)이 필요합니다. 사양서에 등장하는 이 용어들이 처음에는 정말 낯설게 느껴집니다. 하나씩 정리해 드립니다.

Tension String vs Suspension String

가장 먼저 구분해야 할 개념입니다.



Tension String (내장련 / 인장련)

전선을 세게 당겨 고정하는 방식입니다. 철탑이나 Gantry의 끝점, 방향 전환점에서 전선에 걸리는 큰 인장력을 버팁니다. 일자형 또는 V자형으로 구성됩니다.

Suspension String (현수련)

전선을 위에서 아래로 그냥 매달아두는 방식입니다. 직선 구간의 중간 철탑에서 전선 무게를 지지합니다. Tension String보다 하중이 작고 구성이 단순합니다.

구분	Tension String (내장련)	Suspension String (현수련)
역할	전선 인장력 고정	전선 무게 지지
설치 위치	끝점, 방향 전환점	직선 중간 지점
하중 크기	매우 큼	상대적으로 작음
구성 형태	일자형, V자형	수직 매달림 형태

---

Hardware Fitting 주요 용어

① Anchor Shackle / Clevis (앵커 샤클 / 클레비스)

String Set의 첫 번째 연결 고리입니다. Gantry 구조물의 철골이나 연결 링에 걸어주는 금구입니다. 이것이 없으면 String 전체가 구조물에 연결되지 않습니다. 정격 하중(SWL, Safe Working Load)이 반드시 String의 최대 인장력보다 커야 합니다.

② Ball & Socket / Clevis & Tongue (볼 소켓 / 클레비스 텅)

Disc 애자들끼리, 또는 애자와 금구를 이어주는 연결 메커니즘입니다. 구형(Ball)이 소켓(Socket)에 끼워져 결합되는 방식입니다. IEC 60120에서 표준 치수를 정의하고 있어, 제조사가 달라도 Ball & Socket 치수만 맞으면 호환이 됩니다. 이것이 현장에서 매우 중요한 실용적 장점입니다.

③ Arcing Horn (아킹혼 / 방전각)

낙뢰나 스위칭 서지가 들어왔을 때, 애자 표면을 타고 섬락(Flashover)이 일어나면 애자 자체가 손상됩니다. Arcing Horn은 애자 양단에 설치된 금속 뿔 모양의 장치로, 섬락이 애자 표면 대신 두 뿔 사이의 공기 중으로 일어나도록 유도합니다. 애자를 보호하는 피뢰 우회 경로입니다.

💡 비유: Arcing Horn은 전기 세계의 에어백입니다. 충격(서지)이 왔을 때 핵심 부품(애자) 대신 자신이 희생하며 에너지를 흡수합니다.

④ Corona Ring (코로나 링 / 전계 완화 링)

245kV 이상 초고압 시스템에서 String 말단부에 전계(Electric Field)가 집중되면 코로나 방전이 발생합니다. 코로나 방전은 소음(Hissing 소리), 전력 손실, 라디오 간섭(Radio Interference), 그리고 장기적으로 절연 열화를 유발합니다.

Corona Ring은 알루미늄 또는 스테인리스 재질의 원형 링으로, String 말단부에 설치하여 전계 집중을 분산시킵니다. 345kV 이상 프로젝트의 String Set 사양서에는 반드시 Corona Ring이 포함됩니다.

⑤ Tension Clamp / Strain Clamp (인장 클램프)

String Set 맨 끝단에서 가공 도체(Overhead Conductor)를 실제로 움켜쥐는 클램프입니다. 도체의 종류(ACSR, XLPE 등)와 단면적에 따라 클램프 규격이 달라집니다. Tension String에는 Tension Clamp, Suspension String에는 Suspension Clamp가 사용됩니다.

⑥ Vibration Damper (진동 댐퍼)

추가로 알아두면 좋은 부속품입니다. 가공 전선은 바람에 의해 고주파 진동(Aeolian Vibration)이 발생합니다. 이 진동이 지속되면 전선 소선(Strand)이 피로 파단됩니다. Vibration Damper는 전선에 설치하여 이 진동을 흡수하는 추 모양의 장치입니다.

Hardware Fitting 한눈에 정리

부속품	역할	설치 위치
Anchor Shackle / Clevis	구조물과 String 첫 연결	String 최상단
Ball & Socket	애자 간, 애자와 금구 연결	String 전체
Arcing Horn	서지 시 섬락 우회 방전	String 양단
Corona Ring	초고압 전계 집중 완화	String 말단부 (245kV 이상)
Tension Clamp	도체 고정	String 최하단
Vibration Damper	전선 풍진동 흡수	전선 클램프 근처

---

4. 사양서의 까다로운 시험 규격: 이것을 모르면 FAT에서 막힌다

적용 표준: IEC 60168 (Post Insulator) / IEC 60383 (Disc Insulator) / IEC 60815 (Creepage)

(1) Creepage Distance (누설 거리, 오손 거리)

오염 물질(해염, 먼지, 산업 오염)이 애자 표면에 쌓이면, 습기가 더해져 표면이 도전성을 띠게 됩니다. 이때 전기가 애자 표면을 타고 흐르는 경로의 최단 거리가 Creepage Distance입니다. 단위는 mm/kV입니다. IEC 60815에서 오염 등급(Pollution Level)에 따라 최소 Creepage Distance를 규정합니다.

오염 등급	환경 특성	최소 Creepage Distance
Light (가벼운 오염)	내륙 일반 지역	16 mm/kV 이상
Medium (중간 오염)	일반 산업 지역	20 mm/kV 이상
Heavy (심한 오염)	해안, 중공업 지역	25 mm/kV 이상
Very Heavy (극심한 오염)	해안 직접 노출, 사막	31 mm/kV 이상

현장 사례: 중동 해안가 345kV 변전소 프로젝트에서 Creepage Distance 31mm/kV를 요구한다면, 선간 전압 345kV 기준 필요 누설 거리는 345 × 31 = 10,695mm, 약 10.7m가 됩니다. 이 거리를 확보하려면 갓(Shed)이 깊고 모양이 복잡한 특수 애자를 사용해야 합니다. 일반 표준 애자를 납품했다가는 FAT에서 바로 불합격입니다.

(2) 기계적 강도 시험 (Mechanical Strength Test)

Cantilever / Bending Test (포스트 애자 휨 강도 시험)

Post Insulator를 수직으로 고정한 상태에서 상단에 수평 하중을 가해 부러지는 순간의 힘을 측정합니다. 이 값을 Cantilever Breaking Load(CBL)라고 합니다. 단위는 kN·m 또는 kN입니다. 설계 하중의 2.5배 이상에서 파괴되어야 합격입니다.

Tensile Proof Test (현수 애자 인장 시험)

Disc Insulator String을 정격 기계 하중(Specified Mechanical Load, SML)의 1.0배로 인장하여 1분간 유지하는 시험입니다. 이후 파괴 하중(Failing Load, FL) 시험에서는 SML의 1.5배 이상에서 파괴되어야 합격입니다. Disc Insulator의 기계 강도 등급은 표준화되어 있습니다.

등급	정격 기계 하중 (SML)	주요 적용처
40	40 kN	배전급
70	70 kN	154kV 이하 송전급
120	120 kN	345kV 이하 송전급
160	160 kN	345kV~765kV 초고압
210	210 kN	765kV 이상, 장경간 특수

(3) 절연 및 뇌충격 시험 (Dielectric & Impulse Test)

Dry / Wet Power Frequency Withstand Test (건조/주수 내전압 시험)

건조(Dry) 상태와 비가 내리는 조건(Wet, 주수 조건)을 각각 모사하여 1분간 상용주파 전압을 인가하는 시험입니다. 주수 조건은 건조 조건보다 훨씬 가혹합니다. 이 시험을 통과하지 못하면 우천 시 변전소가 위험해집니다.

Critical Lightning Impulse Flashover Test (뇌충격 섬락 전압 시험)

1.2/50μs 표준 뇌충격 파형을 인가하여 섬락(Flashover)이 발생하는 전압을 측정합니다. 애자는 섬락이 발생해도 자체가 파괴되지 않아야 하며(비관통성), 섬락 전압(Critical Impulse Flashover Voltage, CFO)이 사양서 요구값 이상이어야 합격입니다.

시험 항목 요약

시험 항목	적용 표준	목적
Creepage Distance 확인	IEC 60815	오염 환경 내전압 성능 확인
Cantilever Bending Test	IEC 60168	Post 애자 휨 강도 확인
Tensile Proof Test	IEC 60383	Disc 애자 인장 강도 확인
Dry/Wet Withstand Test	IEC 60383	건조/우천 상용주파 절연 확인
Lightning Impulse Test	IEC 60060	뇌서지 섬락 전압 확인

---

5. 실무 팁: 현장 취급 및 보관 시 주의사항

애자는 시험을 통과한 제품이라도 취급이 잘못되면 현장에서 불량이 됩니다.

Composite(폴리머) 애자 취급 주의사항

자기제에 비해 무게가 가벼워 설치가 편리합니다. 하지만 실리콘 갓(Shed)은 날카로운 물체나 와이어 로프 마찰에 취약합니다. 갓이 찢어지면 Creepage Distance가 줄어들어 절연 성능이 저하됩니다. 현장 설치 시 와이어 로프가 갓 부분에 직접 닿지 않도록 보호 슬리브(Protective Sleeve)를 사용해야 합니다.

Porcelain(자기) 애자 취급 주의사항

자기는 충격에 의해 육안으로 보이지 않는 미세 균열(Hair Crack)이 생길 수 있습니다. 운송 중 충격을 받은 애자를 그냥 설치하면, 운전 중 고전압 인가 시 또는 주수 시험에서 갑자기 파열됩니다. 현장 도착 후 반드시 메거(Megger) 절연저항 측정과 외관 육안 검사를 실시해야 합니다.

보관 조건

지면에 직접 놓지 않고 목재 팔레트 위에 올려 보관합니다. 자외선 직사광선과 우천에 장기간 노출되면 Composite 애자의 갓 재질이 열화될 수 있으므로, 장기 보관 시 차광 처리를 권장합니다.

---

마무리: kN과 mm/kV, 이 두 숫자가 애자의 가치를 결정한다

애자 사양서에서 가장 중요한 숫자 두 가지를 꼽으라면 단연 이것입니다.

kN (기계적 강도): 이 숫자가 맞지 않으면 송전선 인장력에 끊어집니다.
mm/kV (누설 거리): 이 숫자가 부족하면 빗속에 변전소가 섬락으로 멈춥니다.



이 두 숫자를 놓치는 순간, 수백만 달러짜리 프로젝트가 FAT 한 번으로 납기를 넘기거나, 현장에서 전체 교체라는 최악의 시나리오를 맞을 수 있습니다. 애자는 도자기가 아닙니다. 고전압을 막아내고 수 톤의 하중을 버티는, 변전소에서 가장 과소평가된 핵심 부품입니다.
