H1A, H1B만 보면 답이 나온다 (* 부제 : 미국 배전변압기 타입 판단법)

미국향 배전 변압기, 단자 두 개가 말해주는 모든 것

---

도입: 부싱 개수가 곧 설계 철학이다

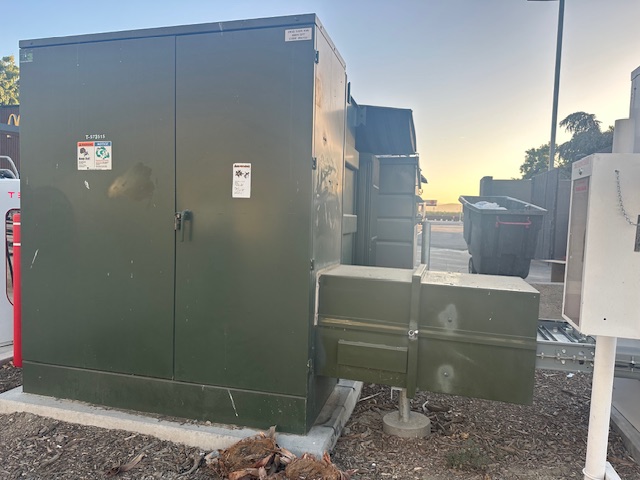

미국향 패드 변압기(Pad-mounted Transformer)의 고압 측 부싱함을 열었을 때, 가장 먼저 확인해야 할 것은 딱 하나입니다.

"HV 부싱이 몇 개인가?"

부싱이 **1개(H1)**라면 Radial-feed, **2개(H1A, H1B)**라면 Loop-feed. 이것만 기억해도 미국 지중 배전 계통의 절반은 이해한 겁니다.

단자 하나의 차이처럼 보이지만, 이 안에는 미국 유틸리티가 수십 년간 쌓아온 신뢰성 중심의 배전 설계 철학이 고스란히 담겨 있습니다.

---

1. H1A, H1B의 정체: Loop-feed의 핵심 구조

1상 패드 변압기의 고압 측에 H1A와 H1B, 두 개의 부싱이 달려 있다면 이 변압기는 100% Loop-feed Type입니다.

내부 구조는 어떻게 생겼나?





지중 케이블 계통
  ↓
[H1A] ──── 변압기 내부(병렬 연결) ──── [H1B]
  ↑                                      ↓
전원 입력(IN)                    다음 변압기로 출력(OUT)

H1A와 H1B는 변압기 내부에서 병렬로 연결되어 있습니다. 전원이 H1A로 들어와 변압기를 거친 뒤, H1B를 통해 다음 변압기로 이어지는 구조입니다.

이 구조의 핵심은 변압기 한 대를 계통에서 분리해도 루프 전체의 전력 공급이 끊기지 않는다는 점입니다. H1A 쪽 케이블과 H1B 쪽 케이블이 서로 다른 방향에서 전원을 공급하는 **이중 경로(Dual-feed Path)**가 확보되기 때문입니다.

LV 측은 어떻게 구성되나?

저압 측은 북미 표준인 120/240V 분할상(Split-phase) 구조로, X1, X2, X3 단자로 구성됩니다.

단자	전압	용도
X1	120V	일반 단상 부하 (조명, 콘센트)
X2	중성선	접지 기준점
X3	120V	일반 단상 부하 (조명, 콘센트)
X1-X3	240V	대용량 부하 (에어컨, 전기레인지)

---

2. Radial vs Loop: 두 방식의 결정적 차이

두 방식을 가장 쉽게 이해하는 방법은 도로 구조로 비유하는 것입니다.

💡 Radial(방사상)은 막다른 골목, Loop(환상망)은 순환도로입니다.

막다른 골목은 입구가 막히면 안으로 들어갈 방법이 없습니다. 하지만 순환도로는 한쪽이 막혀도 반대 방향으로 우회할 수 있습니다.

항목	Radial-feed (방사상)	Loop-feed (환상방)
HV 부싱 수	1개 (H1)	2개 (H1A, H1B)
연결 방식	Dead-end (끝단 종단)	In & Out (통과 연결)
전원 경로	단방향 (1개 경로)	양방향 (2개 경로)
정전 시 영향	해당 선로 전체 정전	스위칭으로 우회 공급 가능
고장 구간 처리	전체 선로 차단 필요	고장 구간만 분리(Sectionalizing)
케이블 연결	단일 엘보(Elbow) 1개	엘보 또는 개폐기(Switch) 2개
주요 설치 지역	교외·농촌·단순 배전	도심·주거밀집·상업지구
미국 표준 적용	ANSI C57.12.25	ANSI C57.12.25 (지중 표준)

---

3. 전주형(Pole-mounted)은 왜 Loop가 없나?

미국 전주형 변압기를 다루는 엔지니어라면 한 가지를 명확히 인식해야 합니다.

전주형 변압기에는 Loop-feed라는 개념 자체가 존재하지 않습니다. 100% Radial-feed 장비입니다.

이유는 간단합니다. 전주형은 가공선(Overhead line)에서 탭(Tap)을 따서 아래로 내려오는 구조이기 때문입니다.





가공 고압선 ────────────────────────────
                    │
                  탭 오프(Tap-off)
                    │
              [전주형 변압기]
                    │
              저압 수용가

이 구조에서는 물리적으로 전선이 들어왔다 다시 나가는 Loop용 엘보나 부하 개폐기를 전신주 위에 설치할 수가 없습니다. 설령 기술적으로 가능하더라도, 가공선은 지중선과 달리 사고 발생 시 육안 확인과 복구가 훨씬 빠르기 때문에 루프 구조의 필요성 자체가 낮습니다.

따라서 전주형 변압기의 단자는 항상 아래와 같이 구성됩니다.

구분	단자 구성	비고
패드형 Loop	H1A, H1B (+ X1, X2, X3)	지중 환상망용
패드형 Radial	H1 (+ X1, X2, X3)	지중 방사상용
전주형	H1, H2 또는 H1 단독	가공선용, Loop 없음

---

4. 미국 유틸리티가 Loop-feed를 고집하는 이유

미국 유틸리티 회사들이 지중 배전에서 Loop-feed를 표준으로 채택한 데는 명확한 공학적 이유가 있습니다.

지중 케이블은 복구가 느리다

가공선은 사고가 나도 선로가 눈에 보이기 때문에 위치 파악이 빠르고, 경우에 따라 수 시간 내 복구가 가능합니다. 하지만 지중 케이블은 땅을 파야 하기 때문에, 사고 지점을 찾고 복구하는 데 수일이 걸리는 경우도 드물지 않습니다.

도심 한복판에서 며칠간 정전이 발생한다면? 미국 유틸리티에는 SAIDI(System Average Interruption Duration Index, 평균 정전 지속 시간) 같은 신뢰도 지표에 대한 규제 압박이 있습니다. Loop-feed는 이 지표를 지키기 위한 구조적 해법입니다.

Sectionalizing: 고장 구간만 잘라낸다

Loop 구조에서 특정 구간에 고장이 발생하면, 엔지니어는 해당 변압기 양쪽의 개폐기를 열어 **고장 구간만 계통에서 분리(Sectionalizing)**합니다. 나머지 변압기들은 반대 방향의 전원으로 즉시 살아납니다.





정상 운전 시:
전원 A → [TR-1] → [TR-2] → [TR-3] → [TR-4] ← 전원 B

TR-2 고장 발생 시:
전원 A → [TR-1] ✂️ [TR-2 분리] ✂️ [TR-3] → [TR-4] ← 전원 B

Bay-O-Net + ELSP: 계통 보호의 마지막 선

이 과정에서 변압기 내부 고장이 계통 전체로 확산되는 것을 막는 보호 협조 체계도 함께 작동합니다.

보호 장치	역할	동작 조건
Bay-O-Net 퓨즈	변압기 내부 고장 시 1차 차단	변압기 과부하·내부 단락
ELSP (Back-up Fuse)	Bay-O-Net 미동작 시 2차 백업 차단	Bay-O-Net 용단 실패 시
케이블 엘보 개폐기	수동 또는 원격으로 Loop 구간 분리	Sectionalizing 작업 시

---

5. 현장 체크리스트: 사양서 검토 시 확인해야 할 것들

미국향 패드 변압기 사양서를 검토할 때, 아래 항목을 순서대로 확인하는 습관을 들이시길 권장합니다.





✅ 1. HV Bushing 수 확인
     → 2개(H1A, H1B)이면 Loop-feed 사양으로 접근

✅ 2. Dead-front 구조 확인
     → 지중용 패드형은 반드시 Dead-front (절연 엘보 방식)

✅ 3. 내부 개폐기(Internal Switch) 유무 확인
     → Loop 계통에서 변압기 단독 분리 운용 여부 결정

✅ 4. Bay-O-Net 및 ELSP 사양 확인
     → 계통 보호 협조를 위한 퓨즈 용량 및 타입

✅ 5. ANSI 적용 표준 확인
     → 패드형: ANSI C57.12.25 / 전주형: ANSI C57.12.20

---

마무리: 단자 두 개가 말해주는 것

H1A와 H1B. 단자 하나가 추가된 것처럼 보이지만, 이 두 글자 안에는 **"한 변압기가 고장나도 나머지 고객의 전기는 살아있어야 한다"**는 미국 유틸리티의 신뢰성 설계 철학이 담겨 있습니다.

미국향 변압기 사양을 처음 접하는 엔지니어라면, HV 부싱 개수를 확인하는 것부터 시작하세요. 그 단순한 확인 하나가 Loop 계통 전체를 이해하는 출발점이 됩니다.
